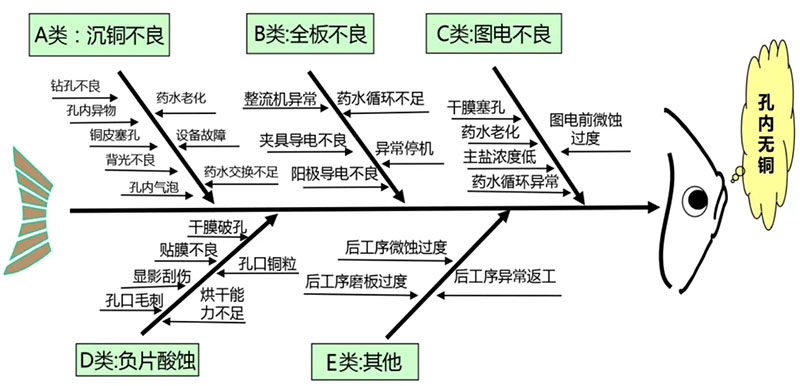

PCB加工流程中電鍍是心臟工序，作用是孔壁金屬化、導通互聯。電路板加工生產過程中影響因素較多，管控復雜，而印制電路板致命品質缺陷其中就包括孔無銅，孔無銅產生原因復雜，改善難度大。孔無銅是指電路板金屬化孔內開路，在通斷測試中失去電氣連接性能。金屬化孔包括通孔、盲孔和埋孔，孔無銅是PCB致命品質缺陷之一，需重點管控。孔無銅現象的分類有很多，下圖是孔無銅現象的分類，按PCB加工流程分類，可分為A類沉銅不良；B類全板不良；C類圖電不良；D類負片蝕刻孔無銅；E類其他。那么，電路板加工過程中如何改善孔無銅現象呢？
1. 化學沉銅類型

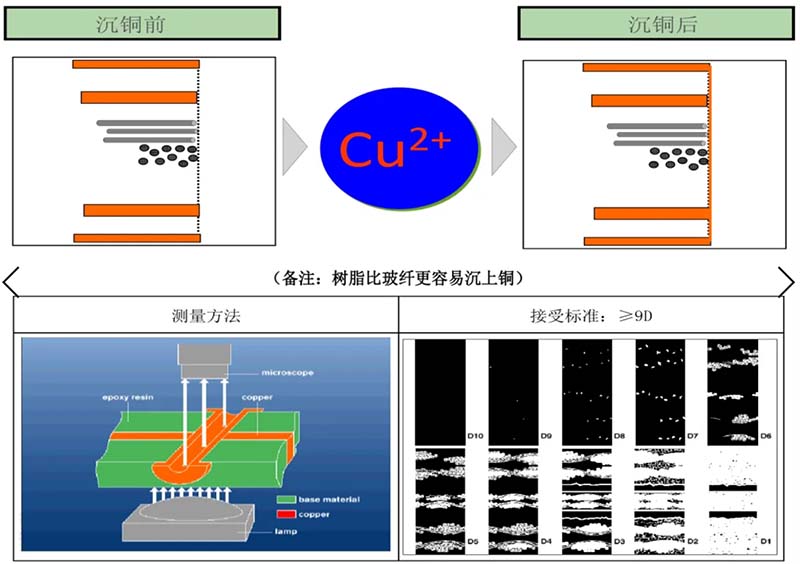

現況描述：電鍍是不能在非導電的樹脂孔壁上電鍍上銅的，化學沉銅為電鍍打個基礎，孔壁上覆蓋一層大約0.5um厚度（大約相當于1根頭發的千分之一）銅層，就可以導電了，因此沉銅背光為重點管控項目。改善措施：因沉銅層不致密，很容易被氧化，需在6小時內送全板電鍍。
2. 鉆孔不良

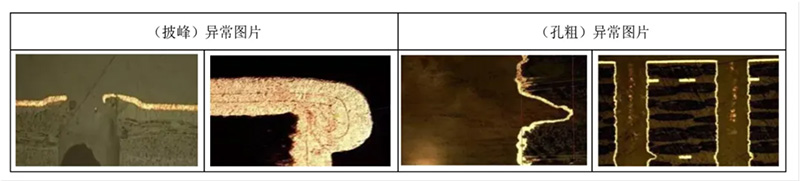

現況描述：鉆孔披鋒會導致孔徑變小、塞孔或負片破孔，如下圖。原因分析：鉆孔參數條件不良，如鉆刀壽命過長、疊板生產數量過多。措施：優化鉆孔工藝參數，檢討鉆頭質量及使用要求。
3. 沉銅不良

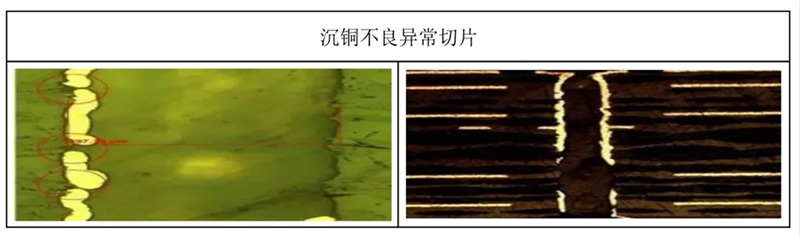

現況描述：孔內玻纖上斷斷續續、點狀無銅，如下圖。原因分析：孔壁樹脂位置被板電層包裹，通常發生在新開缸或復線拖缸后。措施：優化拖缸方法和程序、提高藥水活性。
4. 除膠不足

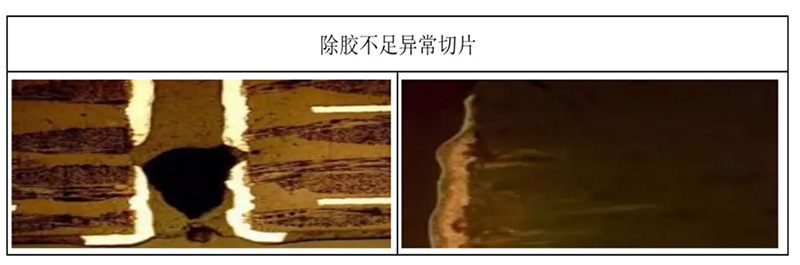

現況描述：無銅處出現在樹脂部位，如下圖。原因分析：孔內無銅位置全部發生在樹脂部位，除膠渣不足，樹脂蜂窩狀結構未形成。措施：提高除膠渣能力，提高膨松、除膠段藥水濃度及溫度或延長時間。
5. 整孔無銅

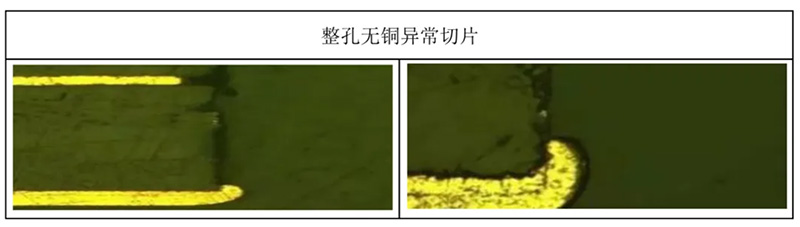

現況描述：整PNL板內，大、小孔均無銅，如下圖。原因分析：板件未沉銅直接進行全板電鍍或全板電鍍后圖電微蝕缸設備異常導致浸泡超時，導致咬掉板電層（可觀察內層銅是否存在負凹蝕）。措施：對異常停機微蝕缸停留板件，及時手動調出缸外，取切片確認孔銅，區分隔離補鍍。
6. 干膜入孔

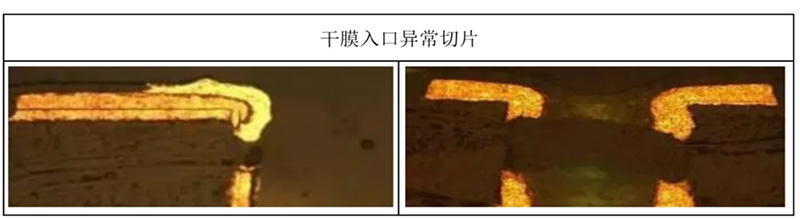

現況描述：孔口處無銅，圖形層無包裹全板電鍍層（較多出現在大孔），孔口邊緣斷銅，斷銅面較平整，如下圖。原因分析：從切片中基本可以判定為干膜入孔，干膜由于貼膜壓力過大或貼膜到顯影時間較長。措施：縮短貼膜至顯影時間，嚴格按照貼膜超時返工制度處理。
7. 孔口無銅

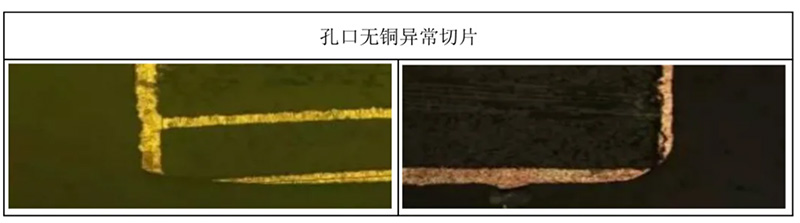

現況描述：孔口無銅，特別是大孔金屬化孔孔口無銅更明顯。原因分析：磨板過度導致拐角處無銅。措施：減少磨板壓力，管控不織布磨板段壓力及目數。
8. 盲孔無孔
現況描述：盲孔無銅，與內層銅分離或連接不良。原因分析：激光窗偏，激光孔形不良，影響沉銅藥水孔內交換。措施：檢查激光開窗情況、板面垃圾及鉆孔能量。
9. 孔壁開路

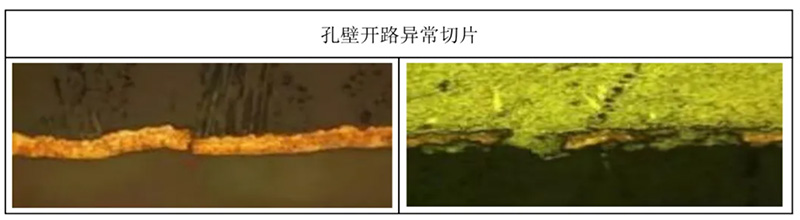

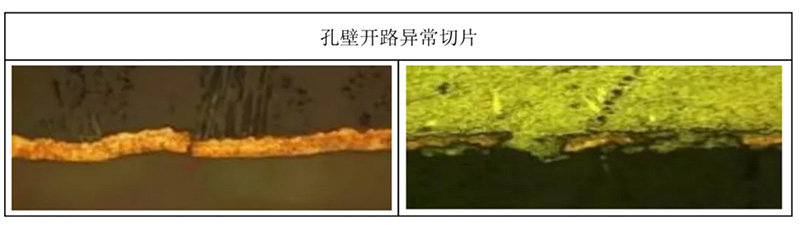

現況描述：熱應力后或老化測試后孔壁銅層出現開路，如下圖。原因分析：完整的孔壁鍍銅層受熱后出現斷開，鍍層物理性能差、延展性差或孔壁銅層不足。措施：凈化鍍液改善結晶，優化光劑參數提高鍍銅延展性，適當提高孔銅厚度，做老化測試時試板需按要求規定進行烤板。
10. 大孔點狀無銅

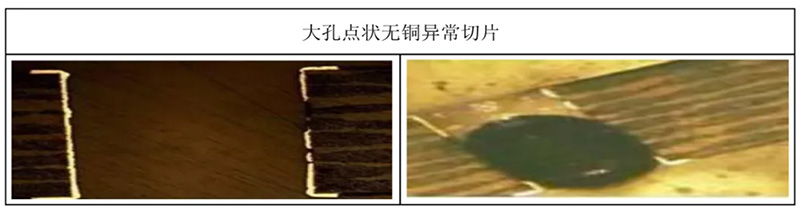

現況描述：大孔孔內點狀無銅，小孔孔銅完整，如下圖。原因分析：全板VCP線生產時異常停線大孔在酸洗缸停留時間過長，沉銅層被氧化，入鍍銅缸后氧化層被清洗導致。措施：按SOP操作指示對異常板件進行隔離、重新沉銅返工處理并確認。
電路板加工的孔無銅原因復雜，杜絕極難，我們需要對異常切片進行詳細判定，對缺陷進行全面的排查及界定。全面檢討板件生產流程和參數管控，過去經驗雖然很好，但不代表整體，可作為界定手法之一。對待異常問題時一定要詳細，辦法總比問題多。持續改善、提升品質、減少報廢。以上就是領智電路小編整理的關于電路板加工中導致孔無銅的工序和原因，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
